Новая среда обработки и интерактивные прикладные программы

Упрощённая кодировка счётных заданий

Новый интерфейс кодировки заданий представляет собой интуитивно-понятную среду с пошаговой инструкцией и встроенной справочной информацией для быстрой проверки параметров. В окне можно выбрать названия входных наборов данных и проверить наличие имеющихся выходных данных. Отлично сочетается с новым WEB менеджером заданий.

Благодаря области кодировки с пошаговой инструкцией и заданными по умолчанию явными параметрами сформировать задания можно легко и быстро.





Управление производственными операциями на основе WEB

Геофизики теперь могут отправлять на выполнение множество заданий за один раз, быстро выбрать или перезапустить любые задания. Пользователи могут назначить необходимое количество счётных ядер с помощью простой операции.

Менеджер заданий, основанный на веб-технологии, предлагает упрощённый межплатформенный инструмент отправки заданий на выполнение и быстрей браузер имеющихся в работе данных.

Автоматизированная отправка заданий на выполнение помогает минимизировать время выполнения проекта.



Обработка и контроль качества больших объёмов данных

Новая архитектура программного обеспечения оптимизирована для работы с данными с высокой кратностью и плотностью наблюдений в тысячах квадратных километрах и миллиардах трасс. Все имеющиеся инструменты были разработаны на основании обратной связи специалистов-обработчиков компании CGG, работающих по всему миру, и регулярно используются в производстве.



Новый подход к контролю качества

Интерактивные инструменты нового поколения представляют собой единый интерфейс для широкого диапазона специализированных прикладных программ. Включает в себя:

• Обновление спектров и амплитуд в реальном времени
• Динамические панели инструментов
• Интерактивную связь разных типов данных: карты, сейсмические данные и вейвлеты в одном приложение
• Интуитивно понятный и отзывчивый интерфейс









Простой ввод полевых данных

Извлечение и сохранность атрибутов сейсмических трасс может быть непростым процессом, требующим большое количество времени. Новое приложение выполняет декодировку сейсмических форматов и предлагает встроенное окно для просмотра результатов.

В конце обработки функция помощи кодировки SEGY сокращает длительность процедуры создания и контроля качества ленты SEGY.

Поддерживает все последние версии форматов, включая SEGD версии 3.0 и SEGY версии 2.0.

















Пикинг первых вступлений и редакции трасс

Пикинг первых вступлений выполняется просто и ясно: обозначить направление пикинга на сейсмограммах -> задать параметры -> запустить автоматический пикинг. Множественные результаты пикинга можно отобразить все вместе, чтобы облегчить выбор наилучшего результата. В качестве последующего контроля качества можно выполнить выравнивание сейсмограмм, используя результаты пикинга.

Кроме того, можно вывести простую модель ВЧР для дальнейшей работы с глубинными скоростными моделями.



Учёт статики ВЧР

Платформа для работы с ВЧР, основана на компонентах:

• пикинга первых вступлений
• моделирования вертикальных времён.
• томографическое уточнение модели ВЧР, работает как отдельное пакетное задание, чтобы минимизировать время на создание модели, использует все возможные вертикальные времена в качестве контрольных точек для обеспечения оптимальной настройки модели.





Входная (сверху) и выходная (снизу) томографические модели ВЧР

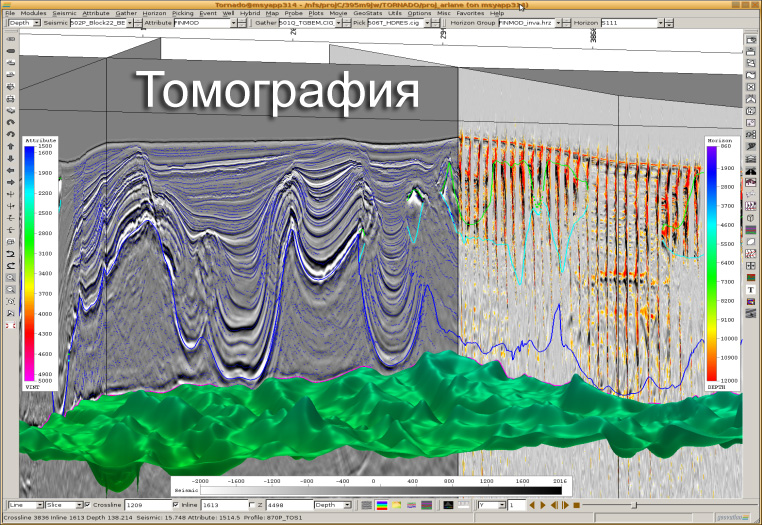

Построение скоростных моделей и 3D визуализация

Программное обеспечение, разработанное CGG для построения скоростных и глубинных моделей, представляет собой интерактивную среду с уникальными возможностями 3D визуализации. Весь процесс построения модели, начиная с пикинга и уточнения скоростей, структурного уточнения и до визуализации, интегрирован в один модуль.

Представленные инструменты постоянно обновляются и улучшаются; в настоящий момент доступны возможности томографического уточнения модели, определения апертуры, геостатистического анализа и фильтрации, а также инструменты для пикинга скоростей и работы с горизонтами.







Средства визуализации позволяют выполнять 3D контроль качества очень больших массивов данных, а также легко и быстро определять оптимальную модель. В целях контроля качества сигнальной обработки можно рассчитать и вывести на экран различия в 3D массивах и т.п.



Пример окна, где показан сейсмический массив с наложением скоростей на прямые и изогнутые срезы и пласты, а также поверхности горизонтов и траектории лучей.









ТЕХНОЛОГИИ МОРСКИХ ИССЛЕДОВАНИЙ

Подавление волн-спутников по новой технологии

Подавление волн-спутников даёт более точный и отчётливый сигнал и, таким образом, более информативное изображение. Могут быть удалены волны-спутники, как со стороны источника, так и со стороны приёмника, что приводит к улучшению частотных составляющих и более чёткому определению вступлений. Морские сейсмические работы с переменной по глубине буксируемой косой и с применением технологии BroadSeis не допускают провалов в амплитудном спектре, возможных при проведении исследований с использованием стандартных кос, и задействуют полный частотный диапазон. Результаты последующей инверсии выигрывают от применения данных без волн-спутников.

Полнократный разрез со стандартным учётом сигнатуры (сверху) и с подавлением волн-помех (снизу). Частотный спектр изображения с подавлением волн-помех содержит больше информации, особенно в области с низкими частотами. Это позволяет более точно разделить горизонты благодаря отчётливому отображению сигнала.

Разреженное дипольное преобразование в области tau-P

Использование метода разреженного дипольного преобразования в области tau-P позволяет выполнять полноценное преобразование без утечек. Эту методику можно использовать для удаления сейсмических помех, подавления шумов и поправок за смещение приёмников.

Удаление сейсмической интерференции



Удаление сейсмических интерференций не требует предварительной информации о местонахождении и скорости судна, вызывающего помехи. Процесс удаления эффективен на всем частотном диапазоне.



Пример ПВ до и после удаления сейсмической интерференции









Подавление шумов

Процесс разреженного дипольного подавления шумов дает устойчивые результаты в области ПВ или ПП, а также он эффективно работает с кажущимися наклонными событиями, такими как зыбь, или ударными шумами.

Гидрофон в ближней зоне, до (a) и после (b) подавления шумов

ТЕХНОЛОГИИ НАЗЕМНЫХ ИССЛЕДОВАНИЙ

Моделирование и подавление поверхностных помех

В новую версию Geovation 2 входит усовершенствованный инструмент подавления поверхностных волн и дисперсионных помех.

Создаваемая модель помех, автоматически адаптируется и вычитается из данных за один шаг без сохранения модели на диске или в памяти.



До и после применения подавления поверхностных волн

Устойчивая деконволюция и коррекция амплитуд

Поверхностно-согласованная обработка теперь выполняется в один этап. Заменяет старые последовательности модулей и работает сразу на всей съёмке.

Данный процесс позволяет сэкономить время, избежать краевых эффектов и дает поправки с высоким разрешением.

Этот подход является итеративным, его можно повторять для достижения высокого разрешения.

Коррекция статических поправок (Монте Карло)

Наилучшим методом остаточной статики/trim-статики остается подход с максимально возможной поверхностной согласованностью. Используется стохастическое решение с помощью метода глобальной оптимизации для всей съёмки за один этап. Данный метод применим к наземной съёмке; съёмке донными кабелями, узловыми сенсорами; и на мелководье.









Подавление КРАТНЫХ ВОЛН и ПОМЕХ

SRME для наземных данных

Geovation 2 предлагает ряд алгоритмов моделирования различных кратных волн. Таких как подавление поверхностно-обусловленных и межслойных кратных волн.

Помимо применения SRME к морским данным (с использованием свёртки), разработана новая технология для работы с данными наземной сейсморазведки, которая позволяет выполнять точное подавление кратных волн в наземных данных.



До и после вычитания модели кратных волн от поверхности в данных наземной сейсморазведки









Вычитание в курвлет области

Кроме стандартного адаптивного вычитания методом наименьших квадратов, мы также предлагаем вычитание в курвлет области для удаления кратных волн или подавления помех.

До и после вычитания в курвлет области





Каскадное подавление шумов 3D

CGG предлагает новый каскадный модуль подавления помех с применением различных алгоритмов за один проход с одним преобразованием Фурье. Этот модуль является ключевым модулем по подавлению помех в области кросспредов, ПВ или ПП и удалений/COV.

Сюда входят алгоритм Cadzow и алгоритм подавления когерентных помех, и многие другие алгоритмы.

Центральный COV до и после подавления помех методом низкоуровневой инверсии





РЕГУЛЯРИЗАЦИЯ 5D

Реализованная технология, выполняющая 5D регуляризацию, можно использовать для слияния съёмок, гармонизации кратности и регуляризации азимутов. Она обеспечивает «естественное» уплотнение входных линий ПВ и ПП для улучшенной миграции на основе ПВ. А также предлагает гармонизацию бинов/кратности/удалений/азимутов.

Входная карта линий ПВ и ПП (слева), 5D интерполяция по заданной карте (в центре), 5D центрирование по бинам и регуляризация (справа)



При обработке данных морской узко-азимутальной съемки используется 4.5D регуляризация. В этом случае учитываются следующие направления: инлайн, кросслайн, время, удаление, а азимут интерполируется с учетом направления съёмки.

В случае широко-азимутальных данных наземной или морской съемки регуляризация выполняется по массивам общих удалений, чтобы по максимуму использовать весь диапазон полученных азимутов.



Срез по ближним удалениям до (сверху) и после (снизу) 4.5D регуляризации. Пустая область на входных данных соответствует области с другими параметрами съемки













ТОМОГРАФИЯ

Нелинейная наклонная томография

Запатентованный компанией CGG метод нелинейной наклонной томографии является ключевым элементом построения скоростной модели. Данный метод позволяет выполнять эффективное преобразование из временной области в глубинную по мере необходимости благодаря однотипности формата и графов в обеих областях.

Многослойная томография высокой плотности

Нелинейная наклонная томография в глубинной области позволяет обновлять пласты в любом порядке, любого количества за проход, а также выполнять томографию высокого разрешения для получения ещё более точного скоростного поля глубинной миграции PSDM в среде TTI.





Пример разреза PSDM (Северное море) с наложением скоростей







Ограниченная по наклонам томография

Ограниченная по наклонам томография применяется к сложным областям, где локализованные поверхностные волны влияют на нижележащие структуры. Например, мелководные ущелья, рыхлые отложения или рифы.





Наложение скоростных моделей на соответствующие разрезы: до (a) и после (b) томографии с ограничением по наклонам.

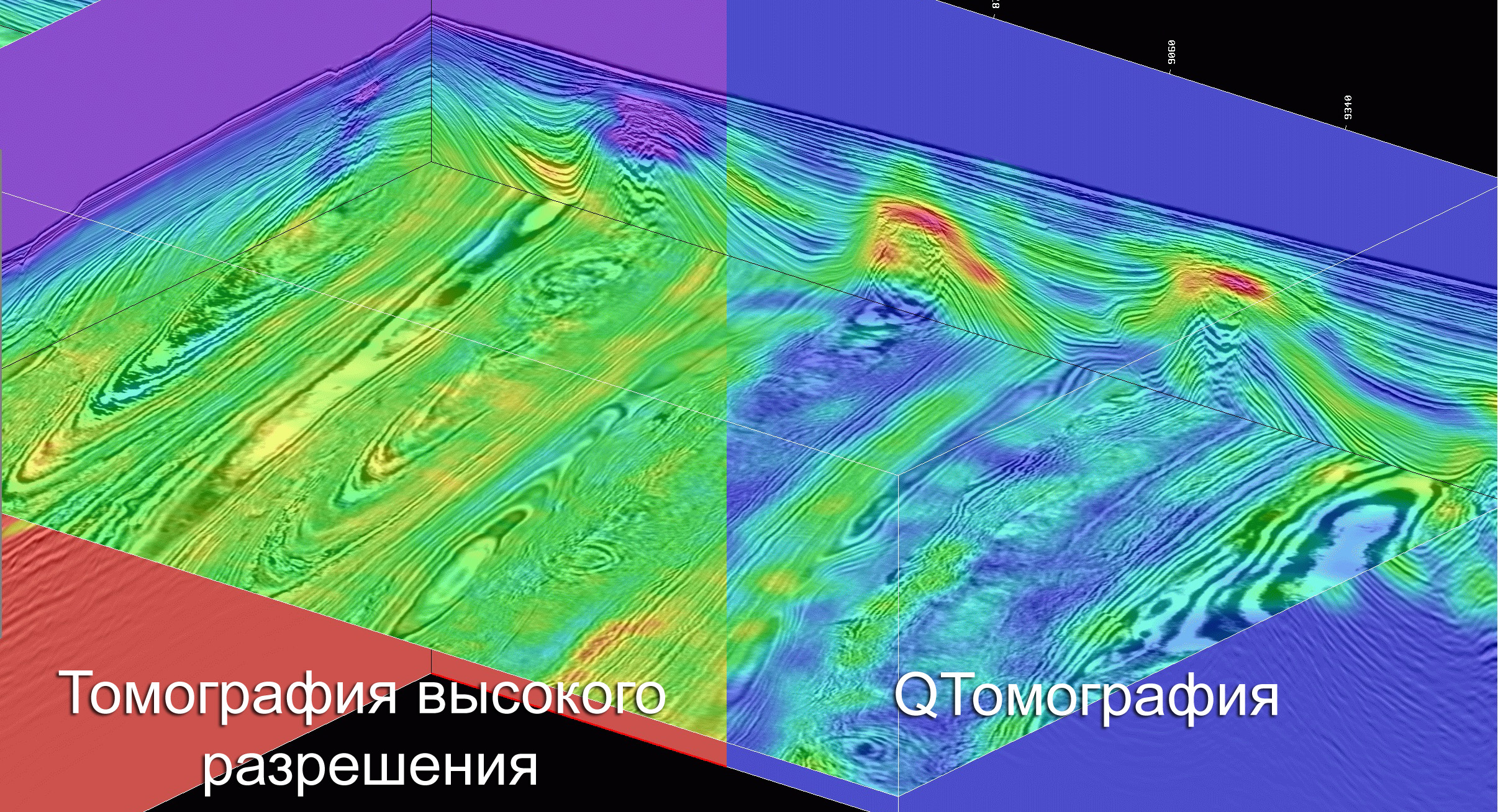

Q-Томография

В дополнение к параметрам скорости, дельта и эпсилон, Q-томография также может учитывать абсорбцию в комплексной инверсии. В данном методе используется дополнительная информация расчёта Q из сейсмограмм.



МИГРАЦИЯ

Q Миграция по методу КИРХГОФА

Разработанные алгоритмы включают в себя стандартную миграцию по методу Кирхгофа во временной и глубинной областях. Они отлично и эффективно реализуются в процессе томографического уточнения.

Новая реализация временной миграции работает гораздо быстрее, чем алгоритмы прежнего поколения. Глубинная миграция позволяет осуществлять Q-миграцию.

Контролируемая многолучевая миграция

Метод разработан для достижения улучшенного соотношения сигнал-помеха и отображения крутых наклонов в сложных геологических условиях. Данная техника представляет собой мощный и универсальный инструмент, который позволяет выполнять более глубокую структурную интерпретацию, используемую для ускорения построения скоростной модели в сложных областях, таких как в подсолевой части разреза. Способность данного инструмента отображать такие структуры, как надвиги и трещины в подстилающих породах, делает его крайне ценным в плане точного картирования сложных геологических структур. Это, кроме того, дает отличные результаты при работе с типичными наборами наземных данных, содержащих много помех.

Также, к методу была добавлена опция подавления кратных волн, что позволяет распознавать внутренние кратные волны. Эта опция особенно проявила себя в таких областях, как Северное море, где наблюдаются существенные кратнообразующие границы.



Сравнение отображения резко наклонных разломов / разломов в гранитной подстилающей породе с помощью миграции по методу Кирхгофа (слева) и контролируемой многолучевой миграции (справа).



Обратно-временная миграция

Метод просчитывает распространение волны в нисходящем и восходящем направлении через всю модель геологической среды, наглядно характеризуя рефрагированные волны и другие сложные траектории распространения лучей. Во многих случаях способность использовать такие сложные виды волн позволяет отображать части геологической среды, которые в иных случаях имеют слабое прямое освещение на разрезе.



Структурно сложная геологическая среда, показанная с помощью метода обратно-временной миграции

Заключение

Программное обеспечение Geovation 2, разработанное компанией CGG, перешло на новую платформу для решения сложных задач при работе с увеличивающимися объёмами данных сейсмических съёмок.

Новая версия Geovation 2 включает в себя инструменты для оперативной обработки плотных, широко-азимутальных данных с высокой кратностью, как в плане вычислений, так и для контроля качества данных. Код большинства современных алгоритмов был оптимизирован для ускорения производственного цикла.

Интерфейс кодировки модулей позволяет геофизикам более эффективно оптимизировать результаты, и таким образом получать больше информации о геологическом строении.

Технологическая составляющая пакета Geovation 2 предлагает решения для любых условий обработки и геологических сред. Технологии, добавленные в последней версии, включают в себя решения для построения более точной модели, усовершенствованные решения и наборы инструментов подавления помех для улучшения отображения геологической среды.
